כיצד פועלת מערכת החניה של פאזלים
מערכות חניה מכניות להרמה והחלקה — עקרונות, מבנה ויישום
ככל שאוכלוסיית כלי הרכב העולמית ממשיכה לעלות, אזורי עסקים במרכזי ערים, קהילות מגורים ישנות יותר ואזורי משרדים עירוניים נמצאים בלחץ הולך וגובר עקב מחסור בקרקע ומחסור בחניה בקומת הקרקע. חניונים עיליים מסורתיים צורכים שטחי אדמה גדולים עם יעילות שטח נמוכה מאוד, ואינם יכולים עוד לעמוד בביקוש הדחוף לחניה בערים כיום. מערכת חניה פאזל (מעלית הרמה והחלקה מסוג PSH) היא כיום פתרון החניה המכני הנפוץ והחסכוני ביותר בדרום מזרח אסיה. הודות למבנה הפשוט שלה, עלות נמוכה, יכולת הסתגלות רחבה ותחזוקה קלה, היא מהווה יותר מ-70% משוק ציוד החניה המכני.
המערכת משלבת הרמה אנכית עם הזזה אופקית - בדומה לפתרון חידת הזזה - כדי להרחיב את קיבולת החניה על ידי ניצול שטח אנכי, במקום לדרוש חלקת אדמה גדולה ושטוחה. זה יכול להכפיל את השימוש האפקטיבי בקרקע הזמינה.

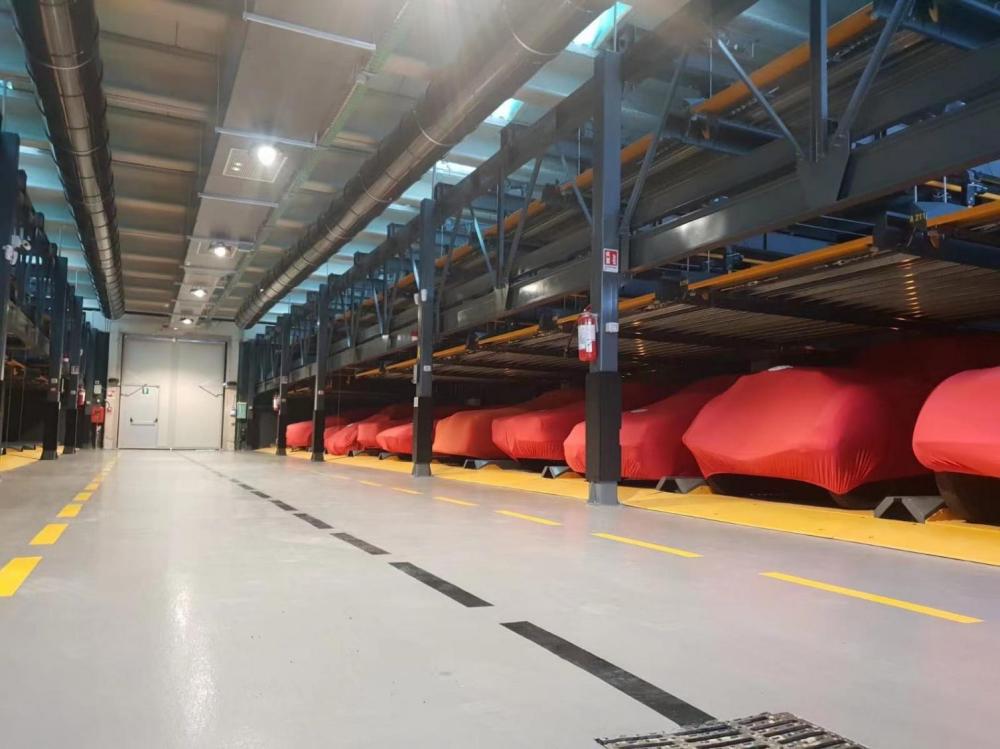

1. רכיבי ליבה של מערכת חניית הפאזל
המערכת בנויה כמבנה פלדה מודולרי, כאשר היחידה כולה מחולקת לשבע תת-מערכות ליבה. מודולים אלה פועלים יחד להשלמת אחסון ושליפה אוטומטיים של כלי רכב, ויוצרים את הבסיס לפעולה יציבה ואמינה:
| # | רְכִיב | פונקציה / תיאור |
| 1 | מבנה מסגרת פלדה | שלד המערכת הנושא את העומס, מרותך ומורכב מקורת H ופלדה מרובעת. הוא תומך בכל משטחי החניה ועומסי הרכב, ובנוי לעמוד בפני רוח, פעילות סייסמית וקורוזיה - מתאים להתקנות חיצוניות וגם לסביבות פנים/תת-קרקעיות. |
| 2 | משטחי חניה | הפלטפורמה עליה יושבים כלי הרכב, מגומגמת במשטח פלדה גלי נגד החלקה כדי למנוע תזוזה של כלי הרכב. כל מקום חניה מקבל שירות באמצעות משטח נפרד משלו. |
| 3 | מערכת הנעה להרמה | בדרך כלל מונעים על ידי שרשרת ומנוע. הנעות שרשרת מציעות קיבולת עומס גבוהה ועלות תחזוקה נמוכה, מה שהופך אותן למתאים במיוחד לחניה ושליפה בתדירות גבוהה באזורים מסחריים. תת-מערכת זו מזיזה את המשטחים אנכית. |
| 4 | מערכת הנעה צידית (הזזה) | מערכת זו, המותקנת מתחת למשטחים בקומת הקרקע ובקומת האמצע, מזיזה משטחים אופקית לאורך מסילות המותקנות על הרצפה כדי למקם מחדש את החלל הפתוח לפי הצורך. |
| 5 | מערכת בקרה חכמה של PLC | "המוח" של המערכת. הוא מקבל פקודות מלוחות מקשים, קוראי כרטיסים או סריקות קוד QR, מתכנן אוטומטית את נתיב התנועה ומתאם את מנגנוני ההרמה וההחלקה ברצף - אוטומטי לחלוטין, ללא צורך בדחיפה ידנית של כלי רכב. |
| 6 | התקני הגנה בטיחותיים | כולל התקני נגד נפילה, חיישנים פוטואלקטריים המזהים אנשים או כלי רכב, לחצני עצירת חירום, אזעקות מיקום גבול והתקני בולם/ריפוד - המונעים נפילות רכב, כניסה מקרית של אנשים או כלי רכב והתנגשויות ציוד. |
| 7 | מסופי מפעיל | זמין כלוח מקשים באתר, מערכת קוראת כרטיסים או מערכת QR-קודים מרחוק, כדי להתאים לתרחישי שימוש שונים. |
2. עקרון הפעולה המרכזי
המערכת פועלת לפי עיקרון ליבה של "החלפת חללים, תנועה מדורגת". כל רמה פועלת לפי לוגיקה קבועה: המשטח העליון יכול לנוע רק אנכית (הוא לא יכול להחליק); המשטח הקרקעי יכול להחליק רק אופקית (הוא לא יכול להרים); והמשטחים האמצעיים יכולים גם להרים וגם להחליק.
כל קומה במערכת שומרת לעצמה שטח פתוח אחד, המשמש כמקום חיץ לשינוי מיקום כלי הרכב. כאשר יש צורך לאסוף רכב בקומה עליונה, מערכת הבקרה מזיזה אוטומטית את המשטחים בקומת הקרקע ובקומת האמצע כך שהשטח הפתוח יתיישר ישירות מתחת לשטח היעד, ופונה נתיב אנכי. לאחר מכן, משטח היעד יורד לכניסה בקומת הקרקע, שם הנהג יכול להיכנס או לצאת ישירות. לאחר השלמת הפעולה, המשטחים חוזרים למיקומם המקורי והשטח הפתוח מתאפס, מוכן לפעולה הבאה.
בקצרה, המערכת משלבת שתי תנועות פשוטות - החלקה הצידה כדי לפנות מקום, והרמה למעלה ולמטה כדי להזיז כלי רכב - כדי להחליף מקום בחניה. אין צורך לשמור מקום לפנייה או לאחור עבור כלי רכב, מה שממזער את טביעת הרגל הנדרשת לחניה.
3. רצף הפעלה מלא
3.1 חניית רכב
1. הנהג נכנס לכניסה בקומת הקרקע, ממקם את הרכב במרכז המשטח, מפעיל את בלם החניה, מכבה את המנוע, יוצא מהרכב ומוודא שלא נותרו אנשים או חפצים חופשיים בפנים.
2. הנהג מזין את מספר חניית השטח באמצעות כרטיס, קוד QR או לוח מקשים. מערכת הבקרה מבצעת בדיקה עצמית כדי לוודא שאין תקלות בציוד ושהדרך נקייה מאנשים או כלי רכב.
3. אם השטח שהוקצה נמצא בגובה הקרקע: אין צורך בהרמה - המערכת נועלת את המשטח במקומו ותהליך החניה הושלם.
4. אם השטח שהוקצה נמצא בקומה עליונה: משטחי הקרקע מחליקים אופקית כדי להזיז את השטח הפתוח ישירות מתחת למיקום היעד, ומנגנון ההרמה מוריד את המשטח הריק לגובה הקרקע.
5. לאחר שהנהג מעמיס את הרכב ומתרחק מהציוד, מערכת הבקרה מפעילה את המעלית, מרימה את המשטח והרכב לרמה שהוקצתה. לאחר מכן המערכת מתאפסת אוטומטית ומשלימה את תהליך החניה.
3.2 איסוף רכב
1. המשתמש מזין את מספר מקום החניה כדי להוציא פקודת אחזור.
2. המערכת מחשבת באופן אוטומטי את נתיב התנועה הנדרש ומחליקה את כל המשטחים מתחת למרחב היעד כדי לפנות את האזור שמתחתיו.
3. המשטח בקומה העליונה יורד אנכית לכניסה בקומת הקרקע; נעילת הבטיחות משתחררת אוטומטית, מלווה בהתראה קולית וחזותית.
4. המשתמש מסיע את הרכב מהמשטח. ברגע שהמערכת מזהה שהרכב יצא לחלוטין, כל המשטחים חוזרים אוטומטית למצבם המתנה.
3.3 מאפייני הפעלה
המערכת כולה פועלת במצב חצי אוטומטי: הנהגים חייבים להיכנס ולצאת מהרכב בעצמם, בעוד שהציוד מטפל רק בהובלה מכנית של מקום החניה. מחזור אחסון או שליפה ממוצע עבור רכב בודד אורך כ-45-70 שניות. מהירות הפעולה בינונית ורמות הרעש מבוקרות היטב, עם הפרעה מינימלית לתושבים הסמוכים.
4. תנאי אתר מתאימים ולא מתאימים
4.1 יישומים מתאימים ביותר (מקרי שימוש מרכזיים)

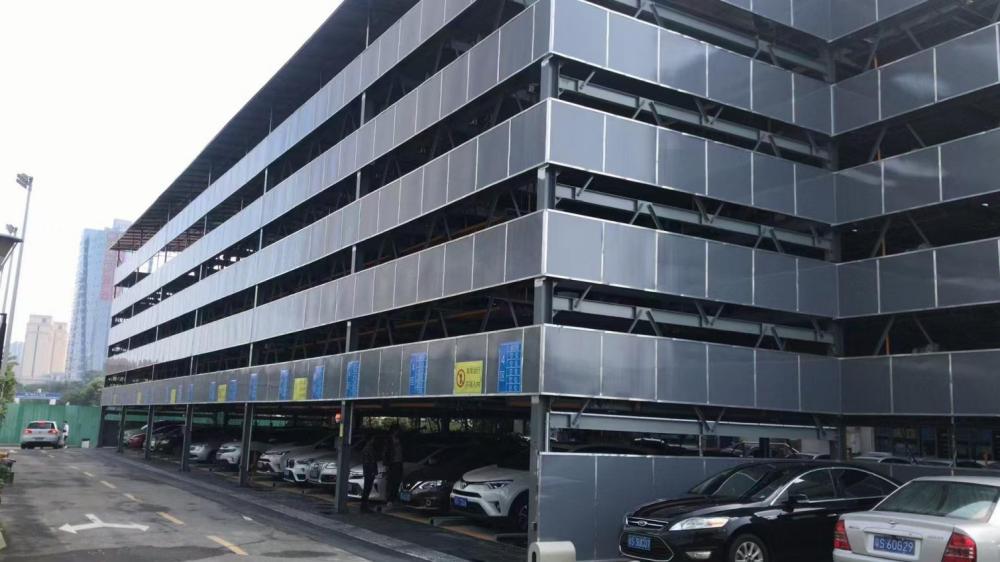

| סוג האתר | פרטים |
| קהילות מגורים ישנות יותר | שטחי הקרקע בקהילות ישנות יותר לרוב צפופים, ללא מקום להרחבת חניונים עיליים ועלויות חפירה גבוהות עבור חניונים תת-קרקעיים. ניתן להתקין את מערכת חניון הפאזל ישירות על קרקע פתוחה או בפערים בין מבנים, עם עבודות בנייה מינימליות. יחידה בת 2-4 קומות יכולה להכפיל את קיבולת החניה לחלוטין, תוך התאמה לדפוסי חניית הלילה במהירות נמוכה ובתדירות נמוכה האופייניים לאזורי מגורים. |
| מרכזי קניות וחניון מסחרי | אזורים מסחריים סובלים מתנועה כבדה ותחלופה מהירה. הודות לעלותה הנמוכה ותחזוקה פשוטה, ניתן להרחיב את המערכת ל-4-6 רמות כדי להתמודד עם ביקוש מרוכז בשעות העומס, וניתן להתקין אותה בכיכרות חיצוניות, במגרשי גג או במרתפי חניון תת קרקעיים. |
| משרדי ממשלה, בתי חולים, בתי ספר | אתרים אלה בדרך כלל כוללים זרימה קבועה ומסודרת של כלי רכב ותפאורות מאורגנות היטב, מה שהופך אותם למתאימים היטב לשורות סטנדרטיות של מקומות הרמה והחלקה - המסייעים בשמירה על סדר בחניה תוך מענה על צורכי החניה המרוכזים של כלי רכב רשמיים. |
| פארקי משרדים ופארקי תעשייה | שטחים פתוחים בפארקים עסקיים ותעשייתיים בדרך כלל מסודרים היטב, מה שמאפשר בניית מערכות רב-מפלסיות על פני שטחים גדולים כדי לענות על ביקוש מרוכז לחניית נוסעים - ביחס עלות-תמורה טוב בהרבה מאשר בנייה תת-קרקעית. |
| מגרשים קטנים או בעלי צורה לא סדירה | עבור חלקות לא סדירות או צרות, המערכת תומכת בפריסות גמישות של שורה אחת או שתי שורות. העיצוב המודולרי שלה אינו מוגבל במידה רבה על ידי צורת האתר, מה שהופך אותה למתאימה היטב לקרקע מקוטעת או לא מנוצלת מספיק. |
4.2 יישומים לא מתאימים
| סוג האתר | פרטים |
| אתרים בעלי תדירות גבוהה במיוחד ואחזור מהיר (למשל, מרכזי תחבורה ראשיים) | בהשוואה למערכות ערימת מעבורות אופקיות, מערכת חניית פאזל דורשת ערבוב של משטחים כדי לפנות מקום, מה שמגביל את מהירות השליפה. היא אינה יכולה לעמוד בדרישת השליפה באופן כמעט מיידי, לשנייה. |
| אתרים עם אדמה רכה או כושר נשיאה לא מספק של הקרקע | הציוד נושא משקל עצמי משמעותי ודורש יסודות בטון מוצקים. אדמה רכה דורשת חיזוק נוסף, מה שמגדיל באופן דרמטי את עלות הבנייה - ולכן אינו מומלץ. |
| מרתפים עם גובה תקרה נמוך מאוד | מרתפים עם גובה פנוי נמוך מ-3.6 מטרים אינם יכולים להכיל את המרווח האנכי הנדרש למערכת הרמה והחלקה דו-מפלסית, מה שהופך את ההתקנה לבלתי אפשרית. |
5. יתרונות ומגבלות עיקריים
יתרונות
● מגדיל את יעילות ניצול הקרקע פי 2-5, וחוסך משמעותית במשאבי קרקע.
● מבנה פשוט ויציב עם שיעור כשל נמוך ועלויות תחזוקה נמוכות לטווח ארוך.
● דרישות עבודות אזרחיות מינימליות, לוחות זמנים קצרים לבנייה והתקנה נוחה באתר.
● תמחור משתלם - האפשרות המשתלמת ביותר מבין כל סוגי מערכות החניה המכניות.
● הגנה בטיחותית מקיפה, המבטיחה בטיחות תפעולית גבוהה ביום-יום.
● צריכת חשמל נמוכה, מה שהופך אותו לבחירה חסכונית יותר באנרגיה.
מגבלות
● איסוף כלי רכב מחללים בקומה האמצעית או העליונה דורש תחילה הזזת המשטחים שמתחתם - אין איסוף עצמאי בנגיעה אחת.
● הציוד מייצר רעש פעולה מסוים, ולכן הוא מתאים במידה בינונית בלבד לסביבות הדורשות שקט מוחלט.
● לא מתאים לרכבים גדולים או לרכבים כבדים - תומך במכוניות נוסעים סטנדרטיות בלבד.
6. סיכום
מערכת החניה מבוססת פאזלים מסתמכת על לוגיקה מכנית פשוטה של הרמה מדורגת והסעה צידית כדי לפתור את אחד האתגרים המרכזיים של מחסור בחניונים עירוניים, תוך שימוש במבנה המכני הפשוט ביותר האפשרי. הלוגיקה התפעולית שלה קלה להבנה, הציוד בוגר ואמין, והוא מתאים את עצמו למגוון רחב של אתרים. בעוד יעילות האחסון והשליפה שלה נופלת ממערכות אחסון אוטומטיות ומתקדמות, יעילות העלות המצוינת שלה וסף ההתקנה הנמוך שלה הופכים אותה להתאמה מצוינת לרוב תרחישי החניה האזרחיים - מקהילות מגורים ועד אזורים מסחריים ופארקי עסקים.
על רקע מדיניות מתמשכת לשיקום קרקעות עירוניות קיימות, שיפוץ קהילות ישנות יותר והפעלת מגרשים ריקים לשימוש פרודוקטיבי, מערכת חניית פאזלים נותרה אחת האפשרויות הטובות ביותר הזמינות כיום לפתרון מחסור בחניונים עירוניים ולהרחבת הקיבולת בעלות נמוכה.
